直线导轨的安装方法和顺序

本资料主要针对直线导轨・圆柱滚子直线导轨在机床上安装时的方法及顺序进行说明，其他的安装方法还请参考综合产品目录。

1.导轨的安装



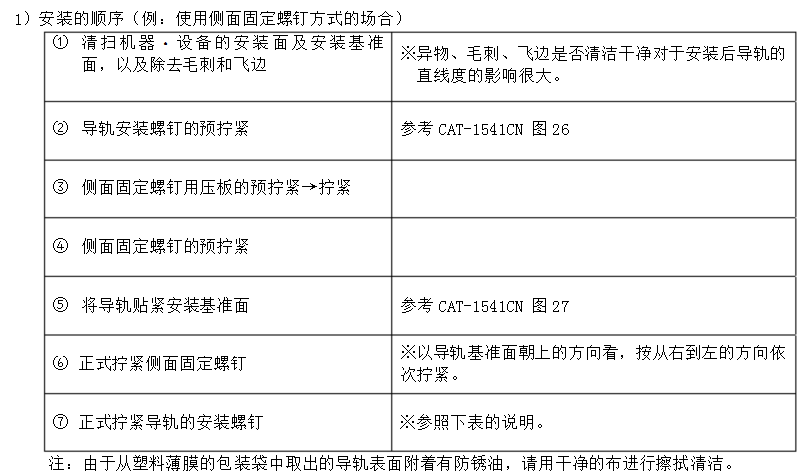

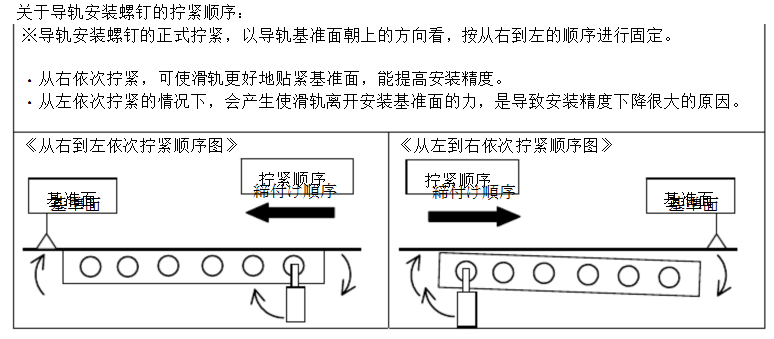

2.机器设备的安装面与安装基准面


机器设备中安装导轨的安装面以及安装基准面的直线度、平行度（（水平方向、垂直方向）的精度必须保证在10μｍ/ｍ左右。

对于机器设备中安装导轨的安装面和安装基准面上的毛刺、飞边、垃圾灰尘等，必须要用油石去除后再用干净的抹布擦拭。

侧压板方式和垫块压方式的场合，对于各部材压在导轨面上的毛刺、飞边等也必须都要清除。


注：拧紧导轨的安装螺钉后，机器设备的安装面由于锁紧力的作用会导致螺纹孔会向上凸起，所以必须在安装面的螺纹孔处做倒角处理。另外，需要注意的是虽然倒角变大会减小其影响，但过大的倒角会造成螺钉的有效长度减小。

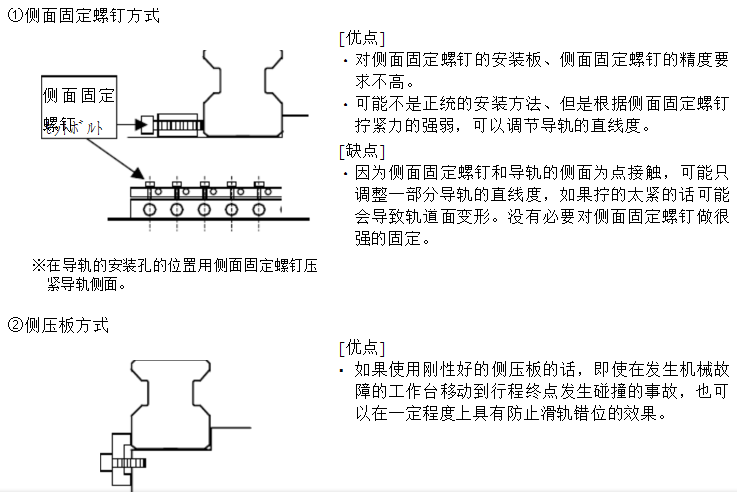

3.导轨直线度的调整方式

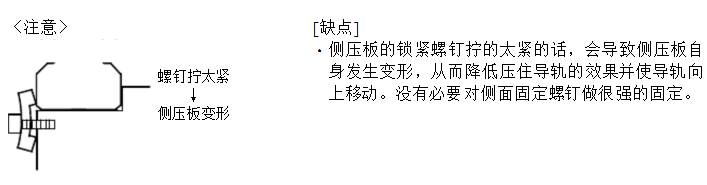

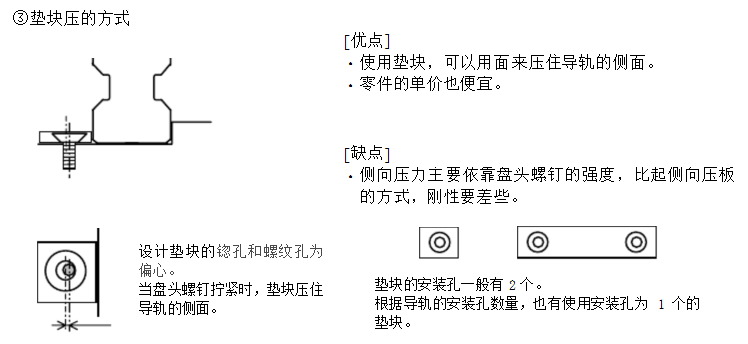

[垫块的安装方法]

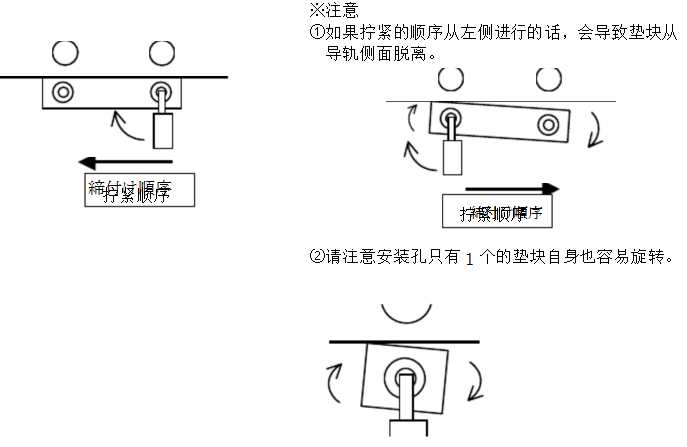

进行导轨侧面和垫块接触面的清扫，除去毛刺和飞边。盘头螺丝预拧紧后，以导轨基准面朝上的方向看，将盘头螺钉按从右到左的方向依次拧紧。
